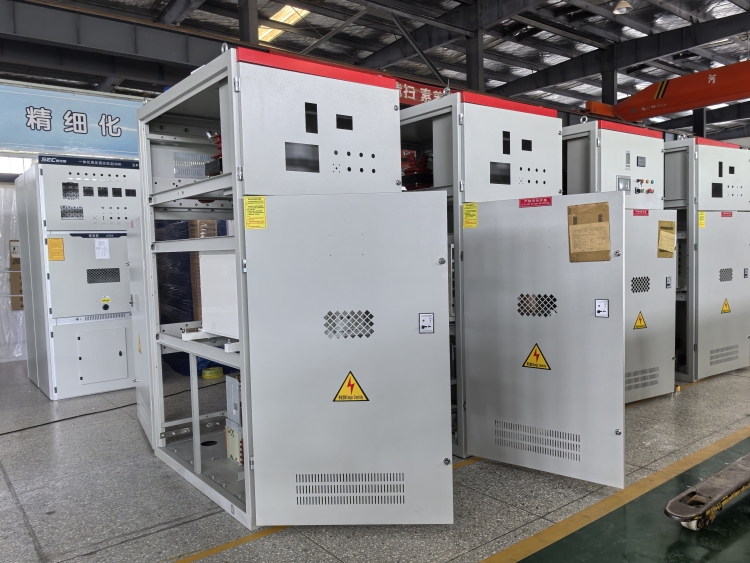

賽克斯10KV軟啟動裝置 SPHMV高壓固態軟啟動柜采用計算機技術和電力電子技術相結合，應用在中高壓電動機起動過程中，主要適用于鼠籠式異步、同步電動機的起動和停止的控制與保護。它采用高質量串聯晶閘管，無級控制輸出電壓、使電動機平穩地起動和停止。它具有過載、缺相、起動峰值過流等故障保護功能，使用它能有效地避免因電動機起動電流過大給電網帶來的有害沖擊、能在有限的電網容量下正常使用大功率電機并延長其使用壽命。

技術性能指標：

電源電壓：3-15KV（+10%~15%）

電機功率：200-10000KW

控制電源：AC220V-AC240V（+10%~15%）

起動電流：1.5Ie~3.5Ie，現場可調

起動時間：≥tqe，可調

起動次數：1-6次/小時

控制方式：電流閉環起動，電壓斜坡起動，突跳控制； 軟停車

技術特點：

1.快速 ?高速DSP數字芯片，響應時間≤20ms

2. ?自主、獨有的鎖相同步控制算法，微秒級的控制步長，確保起動停車更加平穩，抗干擾能力更強

3.通訊 ?可提供后臺或云平臺智能對接，高壓固態軟啟動柜，提高自動化管理水平

4.智能 ?人機觸摸界面，交互功能，輕松設置起動及保護參數，狀態信息動畫設置

5. ?可“一控一”“一拖二”“一拖多”；可頻繁起動

6.節能 ?起動過程電能損耗在額定功率1%以內；運行過程基本無損耗

7.安全 ?采用直接驅動方式觸發晶閘管

一拖二起動高壓電機方案 SPHMV一拖二高壓固態軟啟動柜適用于石油、化工、礦山、鋼鐵、冶金、電力、市政供水、污水處理、雨水泵站、造紙、生物制藥等行業主風機與備用風機、空壓機組、引風機、循環水泵、排水泵、皮帶機等所有一用一備或分時運行的需求，起動電流限制在電機額定電流的3.5倍左右，減少對電網的沖擊。

典型應用方案原理圖如下

SPHMV一拖二軟啟動柜通過兩臺電機共用一臺起動柜實現分時或一用一備運行場景，通過切換柜實現控制自由切換，既可以節省配電房空間，降低采購成本。
